自定义Linker与SO加固

0x01 前言

在研究360加固方案时，我发现其采用了一种独特的保护机制：在主SO文件内部嵌套了另一个SO文件，相当于为主SO添加了一层保护壳。这种技术实现引起了我的兴趣，经过深入研究，整理出本文，分享自定义Linker的实现原理及SO加固技术

0x02 Linker源码分析

PS：这部分有点长，如果你只想看怎么实现的，可以直接跳到总结

核心代码解析（只贴关键部分，不然太长了）

do_dlopen - 一切的起点

soinfo* si = find_library(name);    // 查找并加载SO到内存
if (si != NULL) {
    si->CallConstructors();          // 调用SO的初始化函数
}

看起来很简单对吧，让我们深入看看这两个函数都干了啥

find_library - 负责找SO的函数

static soinfo* find_library(const char* name) {
  soinfo* si = find_library_internal(name);  // 寻找相应的SO信息
  if (si != NULL) {
    si->ref_count++;   // 这个计数很重要，用来判断SO是否已经加载过
  }
  return si;
}

CallConstructors - 调用构造函数

// 直接看重点
if (dynamic != NULL) {
    for (Elf32_Dyn* d = dynamic; d->d_tag != DT_NULL; ++d) {
      if (d->d_tag == DT_NEEDED) {    // 先调用依赖库的构造函数
        const char* library_name = strtab + d->d_un.d_val;
        TRACE("\"%s\": calling constructors in DT_NEEDED \"%s\"", name, library_name);
        find_loaded_library(library_name)->CallConstructors();
      }
    }
}
// DT_INIT要在DT_INIT_ARRAY之前调用
TRACE("\"%s\": calling constructors", name);
CallFunction("DT_INIT", init_func);           // SO文件加壳的脱壳点！划重点！
CallArray("DT_INIT_ARRAY", init_array, init_array_count, false);

这里有个有趣的地方：DT_INIT和DT_INIT_ARRAY是很多加固方案的脱壳点，因为这是SO被加载后最早执行的地方之一

find_library_internal - 真正干活的函数

static soinfo* find_library_internal(const char* name) {
  if (name == NULL) {
    return somain;
  }

  soinfo* si = find_loaded_library(name);
  if (si != NULL) {
    if (si->flags & FLAG_LINKED) {
      return si;    // 已经加载过了，直接返回
    }
    DL_ERR("OOPS: recursive link to \"%s\"", si->name);
    return NULL;
  }

  TRACE("[ '%s' has not been loaded yet.  Locating...]", name);
  si = load_library(name);    // 真正加载SO文件的地方
  if (si == NULL) {
    return NULL;
  }

  TRACE("[ init_library base=0x%08x sz=0x%08x name='%s' ]",
        si->base, si->size, si->name);

  if (!soinfo_link_image(si)) {    // 执行重定位（会用mmap，所以在/proc/pid/maps能看到）
    munmap(reinterpret_cast<void*>(si->base), si->size);
    soinfo_free(si);
    return NULL;
  }

  return si;
}

关于重定位：想象一下，你的SO文件里调用了printf函数，但编译的时候并不知道printf在内存的哪个位置，所以先用个占位符（比如call 0x1234）。重定位就是把这个占位符改成真实的地址

基本流程梳理：

1. find_loaded_library()：先看看是不是已经加载过了
2. load_library()：没加载过，那就加载
3. soinfo_link_image()：处理各种动态信息，执行重定位

load_library - 真正的加载器

static soinfo* load_library(const char* name) {
    // 打开文件
    int fd = open_library(name);
    if (fd == -1) {
        DL_ERR("library \"%s\" not found", name);
        return NULL;
    }

    // 读取ELF头并加载段
    ElfReader elf_reader(name, fd);
    if (!elf_reader.Load()) {    // 注意：这里只读Program段！
        return NULL;
    }

    const char* bname = strrchr(name, '/');
    // 为SO分配soinfo结构
    soinfo* si = soinfo_alloc(bname ? bname + 1 : name);
    if (si == NULL) {
        return NULL;
    }

    // 初始化soinfo对象
    si->base = elf_reader.load_start();
    si->size = elf_reader.load_size();
    si->load_bias = elf_reader.load_bias();
    si->flags = 0;
    si->entry = 0;
    si->dynamic = NULL;
    si->phnum = elf_reader.phdr_count();
    si->phdr = elf_reader.loaded_phdr();
    return si;
}

ElfReader::Load()

bool ElfReader::Load() {
  return ReadElfHeader() &&          // 读ELF头
         VerifyElfHeader() &&        // 校验ELF头
         ReadProgramHeader() &&      // 读程序头
         ReserveAddressSpace() &&    // 分配内存空间
         LoadSegments() &&           // 加载段（脱壳的好地方）
         FindPhdr();                 // 设置加载地址
}

发现：Android只读Program Header，而IDA依赖Section Header！这就是为什么很多加固会”抹头”——把Section Header搞坏，IDA就懵了，但Android照样能跑

soinfo_link_image - 链接的核心

在si = load_library(name)拿到SO信息后，就要开始一系列复杂操作了：

1. 定位动态节

phdr_table_get_dynamic_section(const Elf32_Phdr* phdr_table,
                               int               phdr_count,
                               Elf32_Addr        load_bias,
                               Elf32_Dyn**       dynamic,
                               size_t*           dynamic_count,
                               Elf32_Word*       dynamic_flags)
{
    const Elf32_Phdr* phdr = phdr_table;
    const Elf32_Phdr* phdr_limit = phdr + phdr_count;

    for (phdr = phdr_table; phdr < phdr_limit; phdr++) {
        if (phdr->p_type != PT_DYNAMIC) {    // 找DYNAMIC段
            continue;
        }

        *dynamic = reinterpret_cast<Elf32_Dyn*>(load_bias + phdr->p_vaddr);
        if (dynamic_count) {
            *dynamic_count = (unsigned)(phdr->p_memsz / 8);
        }
        if (dynamic_flags) {
            *dynamic_flags = phdr->p_flags;
        }
        return;    // 注意：找到第一个就返回了！
    }
    *dynamic = NULL;
    if (dynamic_count) {
        *dynamic_count = 0;
    }
}

又一个有趣的发现：源码只处理第一个PT_DYNAMIC段！所以你可以加多个动态节来迷惑IDA，因为IDA会全部解析，而Android只看第一个。这算是个小技巧吧~

2. 解析动态节

这部分代码太长了，主要就是初始化各种表：符号表、字符串表、重定位表等等。

3. 加载依赖库

// 加载依赖库 (DT_NEEDED)
for (Elf32_Dyn* d = si->dynamic; d->d_tag != DT_NULL; ++d) {
    if (d->d_tag == DT_NEEDED) {
        const char* library_name = si->strtab + d->d_un.d_val;
        DEBUG("%s needs %s", si->name, library_name);
        soinfo* lsi = find_library(library_name);    // 递归加载依赖
        if (lsi == NULL) {
            strlcpy(tmp_err_buf, linker_get_error_buffer(), sizeof(tmp_err_buf));
            DL_ERR("could not load library \"%s\" needed by \"%s\"; caused by %s",
                   library_name, si->name, tmp_err_buf);
            return false;
        }
        *pneeded++ = lsi;
    }
}

4. 重定位操作

if (si->has_text_relocations) {
    // 让代码段可写，这样才能修改
    DL_WARN("%s has text relocations. This is wasting memory and is "
            "a security risk. Please fix.", si->name);
    if (phdr_table_unprotect_segments(si->phdr, si->phnum, si->load_bias) < 0) {
        DL_ERR("can't unprotect loadable segments for \"%s\": %s",
               si->name, strerror(errno));
        return false;
    }
}

if (si->plt_rel != NULL) {
    DEBUG("[ relocating %s plt ]", si->name );
    if (soinfo_relocate(si, si->plt_rel, si->plt_rel_count, needed)) {
        return false;
    }
}
if (si->rel != NULL) {
    DEBUG("[ relocating %s ]", si->name );
    if (soinfo_relocate(si, si->rel, si->rel_count, needed)) {
        return false;
    }
}

小结一下

说白了，Linker就是个搬运工，把磁盘上的SO文件按照一定的规则搬到内存里，让我们的程序能够调用。主要干这么几件事：

1. 加载ELF文件

• 用mmap把SO文件映射到内存（就像把文件”贴”到内存里）
• 解析各种头部信息
• 给.bss、.data这些段分配空间

2. 处理依赖关系

• 看看这个SO依赖哪些其他的SO
• 把依赖的SO也加载进来（递归的过程）
• 建立依赖关系图，避免重复加载

3. 符号解析和重定位

• 找到导出的函数和变量
• 修正函数调用地址
• 处理各种符号冲突

4. 执行初始化

• 按正确的顺序调用各个构造函数

0x03 自定义Linker实现

基于对Android Linker的理解，实现自定义Linker无需像AOSP源码那样考虑所有情况。我们可以专注于核心功能，实现一个精简版本

详细实现可参考：自實現Linker加載so

我实现的自定义Linker项目：soLoader

架构设计

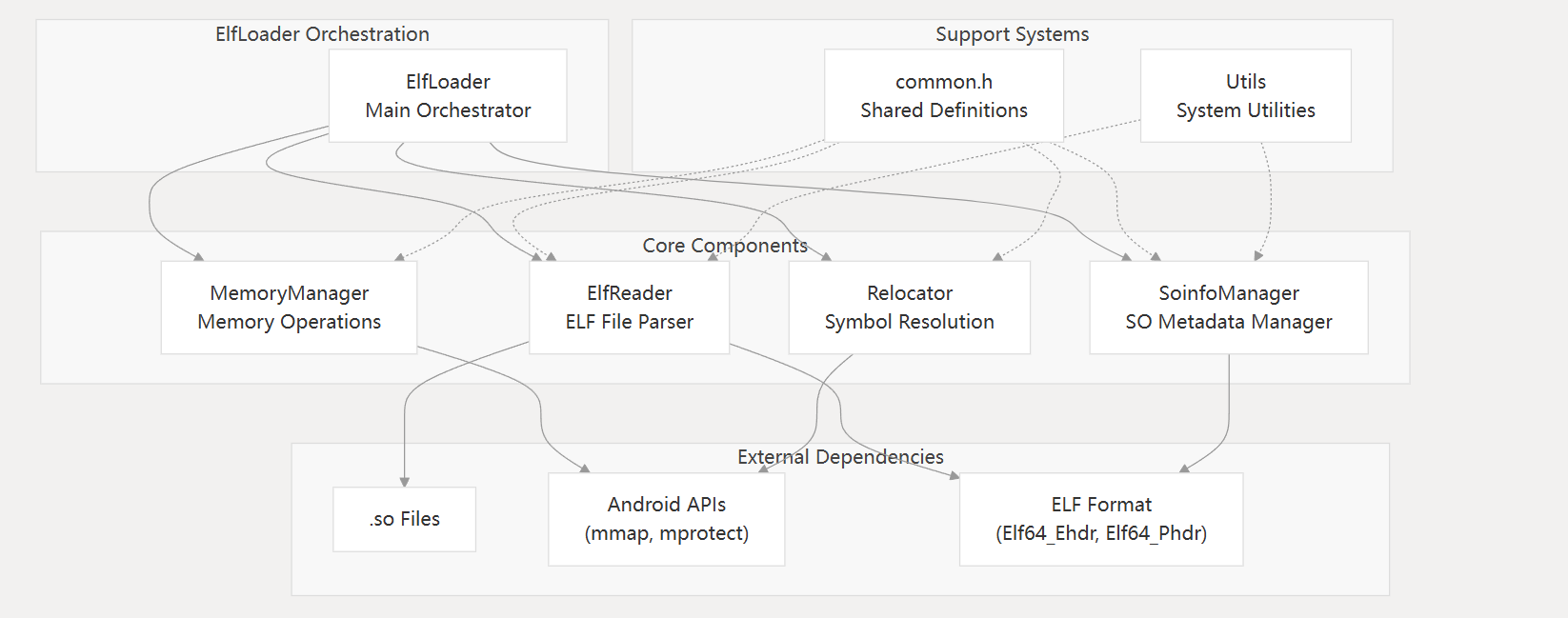

组件关系图：

核心组件职责：

组件名称	主要功能	关键操作
ElfLoader	系统协调器和公共API	LoadLibrary(), GetSymbol(), CallConstructors()
ElfReader	ELF文件解析与验证	读取头部、提取程序头、验证格式
MemoryManager	内存分配与保护	mmap()操作、段加载、权限设置
SoinfoManager	共享对象元数据管理	soinfo结构创建、依赖跟踪
Relocator	符号解析与重定位	处理重定位、解析符号、处理PLT/GOT
Utils	系统工具与内省	系统调用、ELF结构辅助函数

具体实现原理请参考项目源码

0x04 SO加固实现

加固方案设计

以360加固为例，其核心思想是将主SO加密后嵌入壳SO中。壳SO作为loader被原生Linker加载后，负责解密、映射、链接、重定位主SO，最终调用主SO的函数来释放DEX

我们自己在设计的时候可以直接照搬这种模式，但是把两个so合并的操作有些麻烦，而且主SO本身就是被加密的，我个人觉得放在哪里都无所谓，你要想解密都得去分析壳SO，所以这里我实现了一个简化的版本，把主SO加密之后藏在了图片的后面，这样看上去它就是一张普通的图片

为简化实现，本方案采用以下设计：

• 不将两个SO合并，而是将加密的主SO隐藏在APK资源中
• 选择res/mipmap/ic_launcher.webp（应用图标）作为载体
• 使用RC4算法加密主SO，并添加魔数标识便于定位

加密实现

加密脚本的核心功能：

#!/usr/bin/env python3
"""
python prepare_hidden_so.py <so_file> <webp_image> <output_image> <key>
"""

import sys
import os
import struct

MAGIC_HEADER = b"Yuuki"

def rc4_init(key):
    """初始化RC4 S盒"""
    S = list(range(256))
    j = 0
    key_len = len(key)

    for i in range(256):
        j = (j + S[i] + key[i % key_len]) & 0xFF
        S[i], S[j] = S[j], S[i]

    return S

def rc4_crypt(S, data):
    """RC4加密/解密"""
    S = S.copy()
    i = j = 0
    result = bytearray()

    for byte in data:
        i = (i + 1) & 0xFF
        j = (j + S[i]) & 0xFF
        S[i], S[j] = S[j], S[i]
        k = S[(S[i] + S[j]) & 0xFF]
        result.append(byte ^ k)

    return bytes(result)

def main():
    # 参数验证
    if len(sys.argv) != 5:
        print(f"Usage: {sys.argv[0]} <so_file> <webp_image> <output_image> <key>")
        return 1

    so_file = sys.argv[1]
    webp_image = sys.argv[2]
    output_image = sys.argv[3]
    key = sys.argv[4].encode('utf-8')

    with open(so_file, 'rb') as f:
        so_data = f.read()

    with open(webp_image, 'rb') as f:
        webp_data = f.read()

    # RC4加密
    S = rc4_init(key)
    encrypted_so = rc4_crypt(S, so_data)

    S_verify = rc4_init(key)
    decrypted = rc4_crypt(S_verify, encrypted_so)
    if decrypted != so_data:
        print("Error: Encryption verification failed!")
        return 1

    with open(output_image, 'wb') as f:
        f.write(webp_data)                          # 原始WebP数据
        f.write(MAGIC_HEADER)                       # 魔数标识
        f.write(struct.pack('<I', len(so_data)))    # 原始SO大小
        f.write(encrypted_so)                       # 加密的SO数据

    print(f"加密完成！隐藏数据起始偏移: {len(webp_data)}")
    return 0

if __name__ == "__main__":
    sys.exit(main())

解密流程

完整的解密加载流程：

1. 资源提取（Java层）
2. 内存映射与解密（Native层）
3. 加载执行（自定义Linker）

1. Java层资源提取

public static String getExtractedImagePath(Context context) {
    File tempDir = new File(context.getCacheDir(), "yuuki_temp");
    if (!tempDir.exists()) {
        tempDir.mkdirs();
    }
    return new File(tempDir, "temp_image.webp").getAbsolutePath();
}

public static boolean extractImageFromApk(Context context, String outputPath) {
    String apkPath = context.getApplicationInfo().sourceDir;

    try (ZipInputStream zip = new ZipInputStream(new FileInputStream(apkPath))) {
        ZipEntry entry;
        while ((entry = zip.getNextEntry()) != null) {
            if (entry.getName().equals("res/mipmap-xxxhdpi-v4/ic_launcher.webp")) {
                File outFile = new File(outputPath);
                File parent = outFile.getParentFile();
                if (!parent.exists()) {
                    parent.mkdirs();
                }

                try (FileOutputStream out = new FileOutputStream(outFile)) {
                    byte[] buffer = new byte[1024];
                    int len;
                    while ((len = zip.read(buffer)) > 0) {
                        out.write(buffer, 0, len);
                    }
                    return true;
                }
            }
            zip.closeEntry();
        }
    } catch (IOException e) {
        e.printStackTrace();
    }

    return false;
}

2. Native层解密实现

在ElfReader中添加解密功能：

bool ElfReader::HandleFileType() {
    // 检查文件是否包含隐藏的SO
    if (CryptoUtils::HasHiddenSO(mapped_file_, file_size_)) {
        LOGI("检测到隐藏的SO文件，开始提取并解密...");

        void* decrypted_data = nullptr;
        size_t decrypted_size = 0;

        if (!CryptoUtils::ExtractAndDecryptHiddenSO(mapped_file_, file_size_,
                                                    &decrypted_data, &decrypted_size)) {
            LOGE("提取和解密隐藏的SO失败");
            return false;
        }

        // 替换映射数据为解密后的数据
        decrypted_buffer_ = decrypted_data;
        is_decrypted_ = true;

        // 释放原始映射，使用解密缓冲区
        munmap(mapped_file_, file_size_);
        mapped_file_ = decrypted_buffer_;
        file_size_ = decrypted_size;

        LOGI("隐藏SO提取和解密成功，大小: %zu", decrypted_size);
    }

    return true;
}

解密工具类的核心实现包括：

• 魔数头定位
• RC4解密算法
• ELF格式验证
• 内存管理

这样，自定义Linker就能透明地加载加密的SO文件，实现了简单的SO加固保护

0x05 总结

本文分析了Android Linker的工作原理，并基于此实现了自定义Linker和SO加固方案。整个项目涉及很多内存操作和底层知识，还是从中学到了很多东西的OvO。希望这篇文章对想了解Linker的同学有所帮助。如果有什么问题或建议，欢迎交流

---

参考资料：

• Android Open Source Project (AOSP) Linker源码
• ELF文件格式规范
• 自實現Linker加載so
